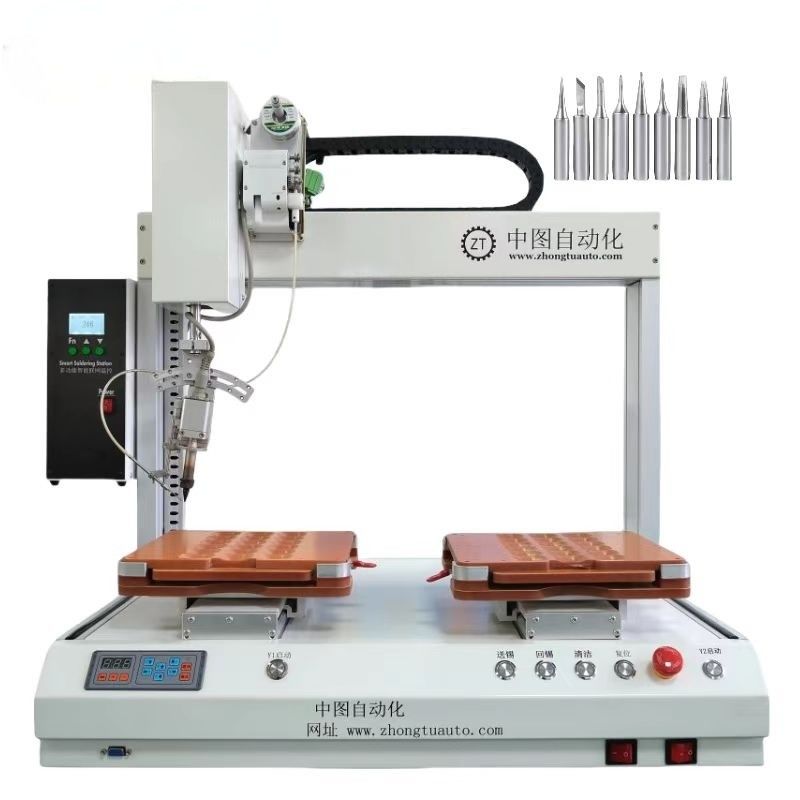

ZT Máquina automática de soldadura de precisión 5A para automóviles

Máquina de soldadura automática ZT de grado automotriz - Precisión y durabilidad

El principio de funcionamiento de la máquina de soldadura automática incluye principalmente las siguientes partes clave:

1Sistema de alimentación de estaño:

• Mecanismo de alimentación de estaño: por lo general consiste en un motor de alimentación de estaño, un rodillo de alimentación de estaño y un conducto de alambre de estaño.Cuando el rodillo está girado, el alambre de estaño se saca del rollo de alambre de estaño y se entrega con precisión a la posición de la cabeza de soldadura a través de la guía de alambre de estaño.

• Control de la alimentación de estaño: el sistema de control de la soldadora automática controlará con precisión la velocidad, la longitud y el tiempo de alimentación de estaño de acuerdo con los procedimientos y parámetros preestablecidos.Por ejemplo,En el caso de la soldadura por resistencia, se requiere una alimentación continua y estable de estaño.

2Sistema de calefacción:

• Cuerpo de calefacción: es el componente central de la generación de calor, el cuerpo de calefacción común tiene un núcleo de calefacción cerámico, un núcleo de calefacción de alta frecuencia, etc. Cuando la corriente pasa a través del cuerpo de calefacción, el núcleo de calefacción de alta frecuencia, el núcleo de calefacción de alta frecuencia, etc.el cuerpo de calefacción convierte la energía eléctrica en energía térmica, lo que hace que la cabeza de soldadura se caliente rápidamente.

• Control de temperatura: para garantizar la calidad y la estabilidad de la soldadura, la soldadora totalmente automática está equipada con un sistema de control de temperatura preciso.El sistema se compone generalmente de un sensor de temperaturaEl sensor de temperatura supervisa la temperatura de la cabeza de soldadura en tiempo real y transmite la señal de temperatura al controlador.Según el valor de temperatura preestablecido y la señal de temperatura de retroalimentación, el controlador ajusta la potencia del cuerpo de calefacción a través del circuito de control de temperatura, de modo que la temperatura de la cabeza de soldadura se mantenga en el rango establecido.

3Sistema de motor:

• Brazo o plataforma robótica:El sistema de movimiento de la máquina de soldadura totalmente automática es responsable de conducir la cabeza de hierro y el mecanismo de alimentación de estaño para moverse de acuerdo con la trayectoria y la posición preestablecidaHay dos sistemas de movimiento comunes: brazo robótico y mesa. El brazo robótico puede realizar movimientos libres en el espacio tridimensional y tiene una alta flexibilidad, lo que es adecuado para tareas de soldadura complejas.La plataforma se mueve generalmente en un plano y es adecuada para soldadura recta o curva simple.

• Control de movimiento: el control del sistema de movimiento se realiza mediante un controlador de movimiento o un sistema de control especial.tiempo de residencia y otros parámetros de movimiento mediante programación o configuración de parámetrosSegún estos parámetros, el controlador de movimiento controla con precisión el movimiento del brazo o plataforma robótica para garantizar la precisión y la consistencia de la soldadura.

4Proceso de soldadura:

• Humectación y difusión: cuando la temperatura de la cabeza de soldadura alcanza la temperatura de soldadura adecuada, se producen cambios en la temperatura de soldadura.el sistema de alimentación de estaño transmite el alambre de estaño a la punta de la cabeza de soldadura, y el alambre de estaño se derrite rápidamente bajo el calor de la cabeza de soldadura, convirtiéndose en una soldadura líquida.humedecerá la superficie metálica a soldar y extenderá sobre la superficie metálicaLa función del flujo es principalmente eliminar el óxido en la superficie del metal, reducir la tensión superficial de la soldadura y mejorar la humedecibilidad y fluidez de la soldadura.

• Enlace metalúrgico: con la difusión de la soldadura, se producen reacciones metalúrgicas entre la soldadura y el metal a soldar, formando compuestos intermetálicos.para lograr una unión sólida entre soldadura y metalCuando la soldadura se enfría y se solidifica, se forma un punto de soldadura fiable.

5Sistema de control:

• Unidad de control principal: cerebro de la soldadora automática, responsable de coordinar y controlar el trabajo de varios sistemas.La unidad de control principal recibe señales de retroalimentación de los sensores de temperatura, sensores de movimiento, etc., y emite comandos de control de acuerdo con programas y parámetros preestablecidos para controlar el trabajo del sistema de alimentación de estaño, el sistema de calefacción y el sistema de movimiento.

• Interfaz hombre-máquina: proporciona una interfaz de operación conveniente para el operador.y monitorear el estado de la soldadura a través de la interfaz hombre-máquinaLa interfaz hombre-máquina suele adoptar pantalla táctil, botones y otras formas, fácil de operar.

Parámetro del producto:

Especificación:
